40mm børsteløs jævnstrømsmotor med hallsensor

Du kan være sikker på at købe skræddersyet RuiXing 40mm børsteløs DC-motor med hallsensor hos os. Vi vil søge løbende at forbedre vores produkter, processer og effektiviteten af vores kvalitetsstyringssystem for bedre at kunne betjene vores kunder.

Send forespørgsel

Produkt beskrivelse

Du kan være sikker på at købe skræddersyet RuiXing 40mm børsteløs DC-motor med hallsensor hos os. Generelt er motorer med hallsensorer en nyttig og effektiv måde at forbedre ydeevnen og kontrollen af elektriske motorer i en række forskellige applikationer.

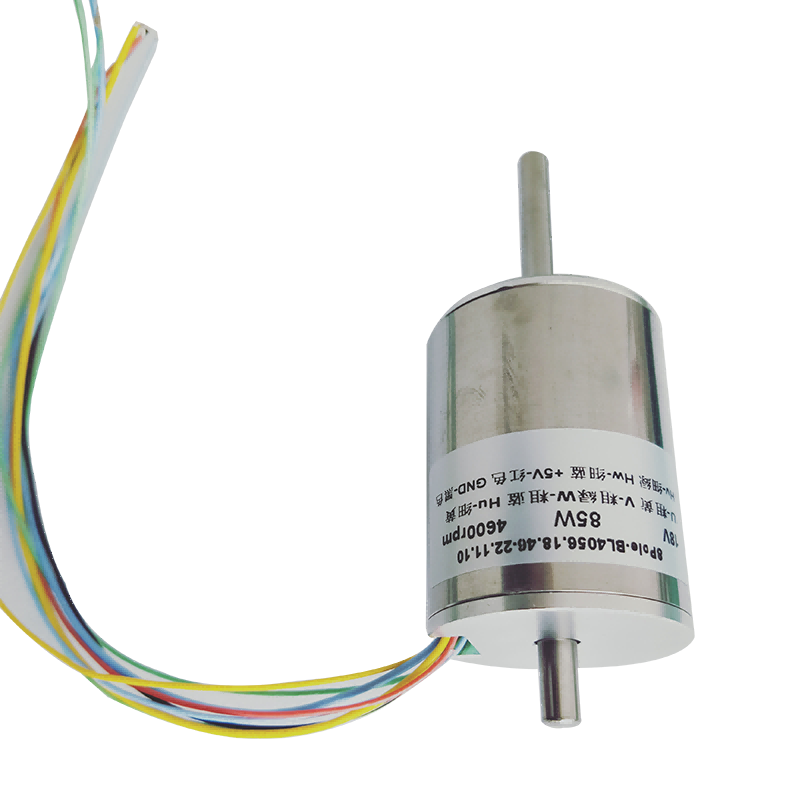

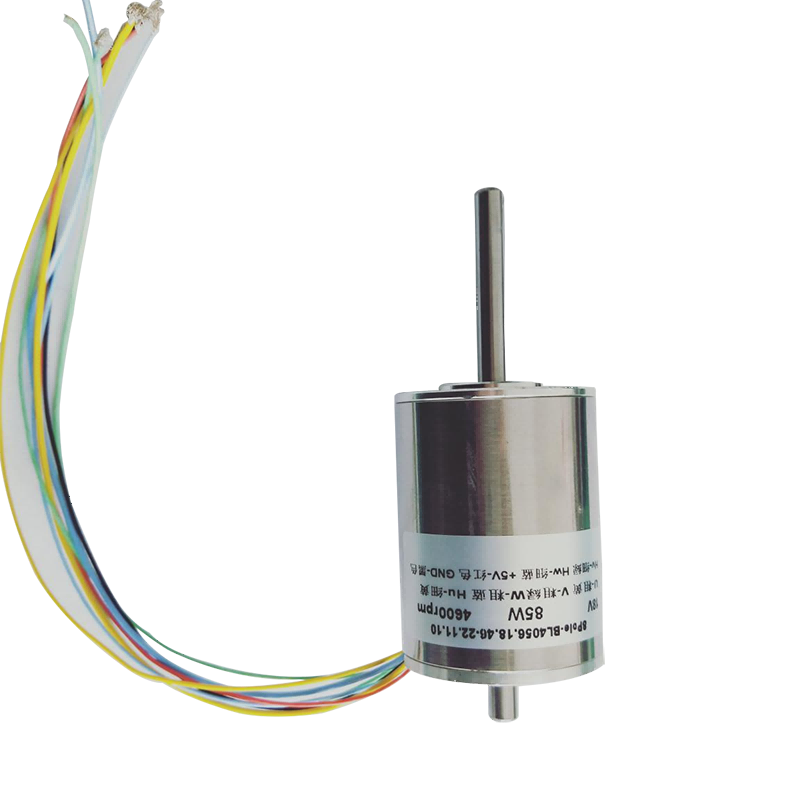

EC-i4056.8 Pole teknik parameter

MOTORPARAMETER

Nominel effekt	W	85.0	100.0
Nominel spænding	Volt	18	48
Modstand	Ohm	0.35	2
Hastighed uden belastning	rpm	4600	5000
Strøm uden belastning	mA	330	150
Hastighed konstant	rpm/V	256	104
Konstant moment	mNm/A	37.15	91.15
Hastighed/drejningsmoment konstant	rpm/mNm	2.41	2.29
Stall Aktuel	mA	51429	24000
Stald moment	mNm	1910	2188
Maks. Effektivitet	%	85	85
Induktans	mH	0.111	0.76
Mekanisk tidskonstant	Frk	1.72	1.69
Rotorinerti	gcm²	67.97	70.47
Hos Max. Produktion
Nuværende	mA	5500	2440
Moment	mNm	204	222
Fart	rmp	3985	4357
Produktion	W	85	101

MÅLING

MOTORKARAKTERISTIK

● Omgivelsestemperaturområde -40～+100℃
● Maks. opviklingstemperatur 155℃
● Antal stangpar 4
● Antal faser 3
● Vægt 300g
● Maks. hastighed 8000 rpm
●Afslut afspilning ＜0.15
● Diameterafstand ≤0,025

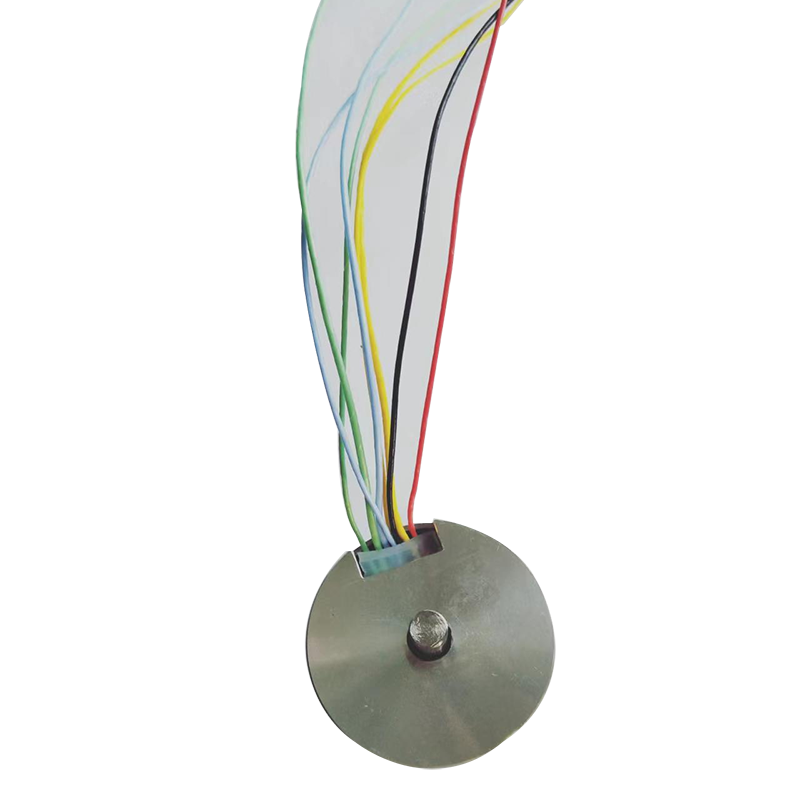

● Lead definition ：

Tyk-gul Motorvikling Pin1;

Tyk-grøn Motorvikling Pin2;

Tyk-blå Motorvikling Pin3;

Rød +5V Pin4;

Sort GND Pin5;

Tynd-gul Hall sensor Pin6;

Tynd-grøn Halsensor Pin7;

Tynd-blå Halsensor Pin8.

BLDC4058 Teknikparameter

MOTORPARAMETER

Nominel effekt	W	70
Nominel spænding	Volt	24
Modstand	Ohm	1.55
Hastighed uden belastning	rpm	8500
Strøm uden belastning	mA	320
Hastighed konstant	rpm/V	354
Konstant moment	mNm/A	26.42
Hastighed/drejningsmoment konstant	rpm/mNm	20.78
Stall Aktuel	mA	15484
Stald moment	mNm	409
Maks. Effektivitet	%	73
Induktans	mH	0.44
Mekanisk tidskonstant	Frk	15.88
Rotorinerti	gcm²	72.78
Hos Max. Produktion
Nuværende	mA	4200
Moment	mNm	111
Fart	rmp	6009
Produktion	W	70

MÅLING

MOTORKARAKTERISTIK

● Omgivelsestemperaturområde -40～+100℃
● Maks. viklingstemperatur 155 ℃
● Antal polpar 1
● Antal faser 3
● Vægt 410g
● Maks. hastighed 12000rpm
●Afslut afspilning ＜0.15
● Diameterafstand ≤0,025
● Lead definition ：

Tyk-gul Motorvikling Pin1;

Tyk-grøn Motorvikling Pin2;

Tyk-blå Motorvikling Pin3;

Rød +5V Pin4;

Sort GND Pin5;

Tynd-gul Hall sensor Pin6;

Tynd-grøn Hall sensor Pin7;

Tynd-blå Hall-sensor Pin8.

BLDC4080 Teknikparameter

MOTORPARAMETER

Nominel effekt	W	170.0	150.0
Nominel spænding	Volt	24	24
Modstand	Ohm	0.14	0.25
Hastighed uden belastning	rpm	10000	8500
Strøm uden belastning	mA	550	300
Hastighed konstant	rpm/V	417	354
Konstant moment	mNm/A	22.86	26.89
Hastighed/drejningsmoment konstant	rpm/mNm	2.55	3.29
Stall Aktuel	mA	17419	96000
Stald moment	mNm	3918	2582
Maks. Effektivitet	%	89	89
Induktans	mH	0.075	0.075
Mekanisk tidskonstant	Frk	2.39	3.09
Rotorinerti	gcm²	89.24	89.24
Hos Max. Produktion
Nuværende	mA	7450	7150
Moment	mNm	170	192
Fart	rmp	9565	7474
Produktion	W	170	150

MÅLING

MOTORKARAKTERISTIK

● Omgivelsestemperaturområde -40～+100℃
● Maks. opviklingstemperatur 155℃
● Antal polpar 1
● Antal faser 3
● Vægt 600g
● Maks. hastighed 18000rpm
●Afslut afspilning ＜0.15
● Diameterafstand ≤0,025
● Lead definition ：

Tyk-gul Motorvikling Pin1;

Tyk-grøn Motorvikling Pin2;

Tyk-blå Motorvikling Pin3;

Rød +5V Pin4;

Sort GND Pin5;

Tynd-gul Hall sensor Pin6;

Tynd-grøn Hall-sensor Pin7;

Tynd-blå Hall-sensor Pin8.
